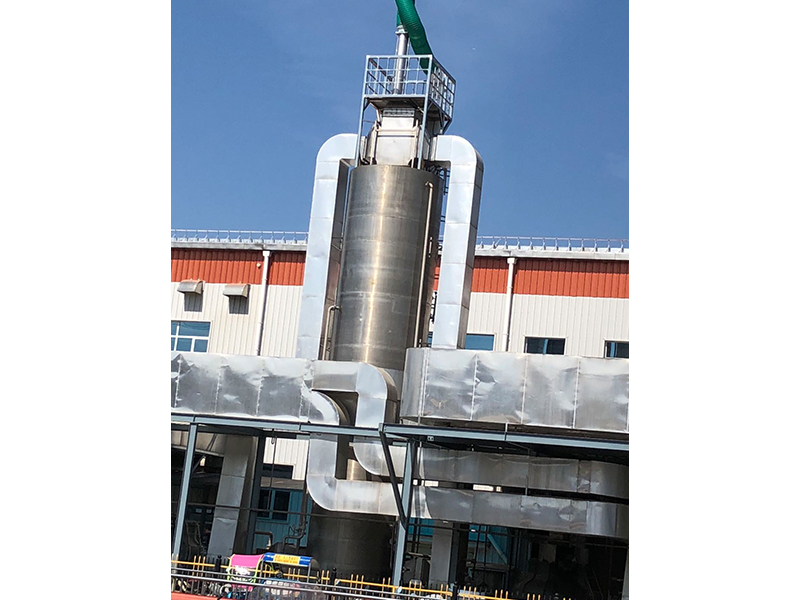

SJRH系列水噴淋吸附型回收機組

產品原理：

回風型水噴淋吸附型NMP回收機組

以水作為吸收液對含NMP尾氣進行處理，采用兩級吸收處理，具體流程如下：

涂布機送出的含較高濃度NMP尾氣分別經氣氣換熱器進行熱能回收后，通過循環風機送至NMP綜合吸收塔進行處理。吸收塔由下、上二級吸收塔組成，自下而上依次為下塔、上塔，含NMP氣體經循環風機送入吸收塔下塔底部，下塔塔頂噴淋吸收液（濃度80-85%的NMP水溶液），吸收液降至塔釜后通過循環泵送至塔頂進行循環吸收，液位超過40%（設定值可調）時，且循環液濃度達80~85%（設定值可調）時，自動送出含NMP約80~85%（可根據需求調整）的溶液至NMP收集罐。經下塔吸收后的氣體進入吸收上塔，上塔用含NMP約10%的溶液進行循環吸收，吸收液通過循環泵提升至塔頂進行循環吸收，上塔塔頂噴淋少量的工藝水。

經吸收處理后的氣體，NMP含量已降至35mg/m3以下，大部分尾氣經氣氣換熱器升溫后，再通過變頻風機升壓循環回到涂布機烘箱，少部分放空以調整烘箱負壓。

不回風型水噴淋吸附型NMP回收機組

以水作為吸收液對含NMP尾氣進行處理，采用兩級吸收處理，具體流程如下：
涂布機送出的含較高濃度NMP尾氣分別經氣氣換熱器進行熱能回收后，通過循環風機送至NMP綜合吸收塔進行處理。吸收塔由下、上二級吸收塔組成，自下而上依次為下塔、上塔，含NMP氣體經循環風機送入吸收塔下塔底部，下塔塔頂噴淋吸收液（濃度80-85%的NMP水溶液），吸收液降至塔釜后通過循環泵送至塔頂進行循環吸收，液位超過40%（設定值可調）時，且循環液濃度達80~85%（設定值可調）時，自動送出含NMP約80~85%（可根據需求調整）的溶液至NMP收集罐。經下塔吸收后的氣體進入吸收上塔，上塔用含NMP約10%的溶液進行循環吸收，吸收液通過循環泵提升至塔頂進行循環吸收，上塔塔頂噴淋少量的工藝水。

經吸收處理后的氣體，NMP含量已降至35mg/m3以下，進行達標排放。

新鮮空氣由補風機提升壓力后，經氣氣換熱器升溫，再送至涂覆機烘箱作為烘干用氣。
